操作 (operation) |
數量 (quantity) |
零件編號 (number) |
零件品號 (Product number) |
零件名稱 (Product name) |
2290 用量 (Number of 2290 used) |
---|---|---|---|---|---|

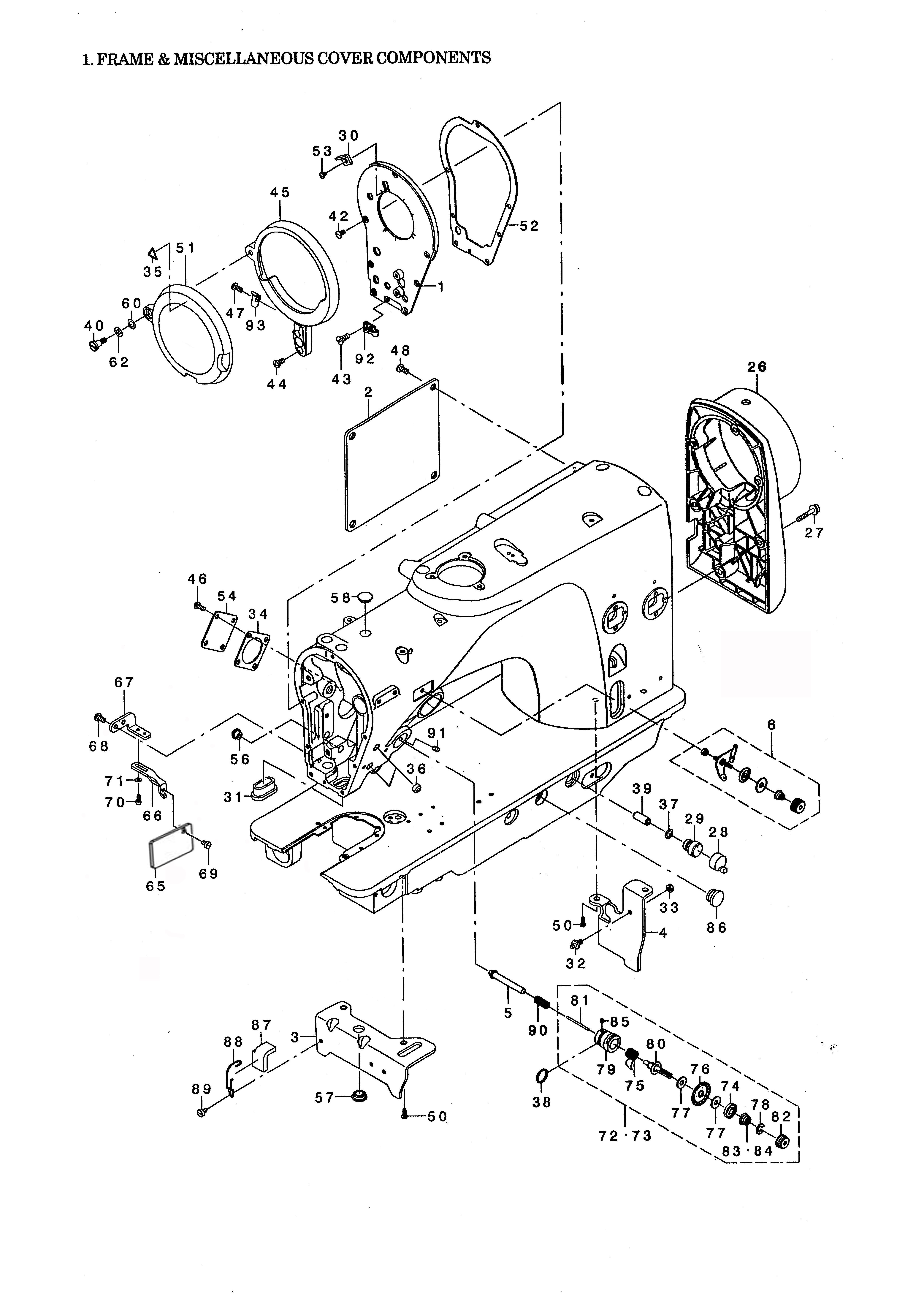

01 | PF22840103 | 面板組件 FACE PLATE COMPL. | 1 | ||
02 | PF22900102 | 后蓋板 SIDE PLATE | 1 | ||
03 | PF22900103 | 前支腳 BED SUPPORT PLATE | 1 | ||
04 | PF22900104 | 后支腳 BED SUPPORT PLATE B | 1 | ||
05 | PF22900105 | 松線桿 THREAD RELEASE AUXILIARY PIN | 1 | ||
06 | PF22840124 | 中過線器組件 PRK-TENSION CONTROLLER ASM. | 1 | ||
26 | PF22900126 | 后罩 PULLEY COVER | 1 | ||
27 | PF1900A0256 | 后罩螺釘 BOLT | 4 | ||
28 | PF22900128 | 橡膠蓋 AIR-DISCHARGING CAP | 1 | ||
29 | PF22900129 | 透氣閥 AIR-DISCHAKGING | 1 | ||
30 | PF22840117 | 面板刀片 TAKE-UP THREAD CUTTER | 1 | ||
31 | PF2284014701 | 擺動架槽框 ARM OIL SHIELD | 1 | ||
32 | PF22900132 | 復位螺釘 SUSPENSION SCREW | 1 | ||
33 | BF700N03 | 復位螺母 NUT 11/64-40 | 1 | ||
34 | PF22840106 | 密封墊片 GASKET | 1 | ||
35 | / | 警告牌 ATTENTION SEAL | 1 | ||
36 | PF22840136 | 油塞 DRIV1NG STOPPER RUBBER | 2 | ||
37 | PF22900137 | 透氣閥O型圈 RUBBER RING | 1 | ||
38 | PF22900138 | 夾線器O型圈 RUBBER RING | 1 | ||
39 | PF22900139 | 透氣閥彈簧銷 SPRING PIN 8X20 | 1 | ||
40 | PF22840129 | 護蓋罩窗螺釘 HINGE SCREW D= 6.35 H= 7.5 | 1 | ||
42 | PF5550637 | 面板螺釘 SCREW 11/64-40 L=8 | 7 | ||
43 | PF22840133 | 導線架螺釘 SCREW 9/64-40 L=7.2 | 1 | ||
44 | PF22840132 | 護蓋螺釘 SCREW 11/64-40 L=9 | 2 | ||
45 | PF22840107 | 挑線盤防護蓋 BALANCE COVER BASE | 1 | ||
46 | PF5550230 | 螺釘 SCKEW 3/16-28 L=IO | 4 | ||
47 | PF5550230 | 護蓋彈簧片螺釘 SCREW 3/16-28 L=6 | 1 | ||
48 | PF555016 | 后蓋板螺釘 SCREW 3/16-28 L=10 | 4 | ||
50 | PF7810239 | 前支腳螺釘 SCREW 15/64 -28 L=9 | 4 | ||
51 | PF22840108 | 挑線盤防護罩組件 BALANCE COVER | 1 | ||
52 | PF22840104 | 面板墊 FACE PLATE PACKING | 1 | ||
53 | PF22840128 | 面板刀片螺釘 SCREW 1/8-44 L= 3.8 | 1 | ||
54 | PF22840105 | 油窗板 THREAD RELEASE WINDOW PLATE | 1 | ||
56 | PF22900156 | 擺動架銷油塞 PLUG D=8 L=4.5 | 1 | ||
57 | PF22900157 | 油塞 RUBBER PLUG D=12.5 L=4 | 1 | ||
58 | PF22900158 | 頂油塞 RUBBER PLUG D=12.5 L=4 | 3 | ||
60 | PF22840131 | 護蓋罩窗墊片 WASHER 6.5X11X1 | 1 | ||
62 | PF22840130 | 護蓋罩窗彈簧片 WAVED WASHER 6.4X11X0.3 | 1 | ||
65 | PF22900165 | 護目鏡 SAFETY PLATE | 1 | ||
66 | PF22900166 | 護目鏡安裝支架 SUPPORT BALANCE BASE | 1 | ||
67 | PF22900167 | 護目鏡安裝板 MOUNTING BASE | 1 | ||
68 | PF22840304 | 螺釘 SCREW 11/64-40 L=9 | 1 | ||
69 | PF5550312 | 螺釘 SCREW 9/64-40 L= 5.0 | 1 | ||
70 | PF555068 | 螺釘 SCREW 1/8-40 L=7 | 1 | ||
71 | / | 墊片 WASHER 3.3X6X0. 5 | 2 | ||
72 | PF22900172 | 夾線器組件 THREAD TENSION ASM. A | 1 | ||
73 | PF22900173 | 夾線器組件 THREAD TENSION ASM. B | 1 | ||
74 | PF22900174 | 松線板 TENSION DISC HOLDER | 1 | ||
75 | PF22900175 | 挑線簧 THREAD TAKE-UP SPRING | 1 | ||
76 | PF22900176 | 夾線板組件 THREAD TENSION T COMPL. | 1 | ||
77 | PF22900177 | 夾線板組件 FELT | 4 | ||
78 | PF22900178 | 夾線螺母制動墊圈 ROTATION STOPPER | 1 | ||
79 | PF22900179 | 夾線器座組件 THREAD TENSION ROD BASE ASM. | 1 | ||
80 | PF22900180 | 夾線螺釘組件 THREAD TENSION ROD COMPL. | 1 | ||
81 | PF22900181 | 松線釘 THREAD RELEASE PIN | 1 | ||
82 | PF22900182 | 夾線螺母 THREAD TENSION NUT | 1 | ||
83 | PF22900183 | 夾線簧 TENSION SPRING | 1 | ||
84 | PF22900184 | 夾線黃 TENSION SPRING | 1 | ||
85 | PF22900185 | 夾線螺釘固定螺釘 SCREW 9/64-40 L= 5.5 | 1 | ||
86 | PF22840115 | 橡皮塞 RUBBER PLUG | 1 | ||
87 | PF22900187 | 毛氈 FELT | 1 | ||
88 | PF22900188 | 壓簧 FELT PRESSER | 1 | ||
89 | PF5550317 | 螺釘 SCREW 11/64-40 L=6 | 1 | ||
90 | PF22900190 | 松線桿復位彈簧 THREAD RELEASE PIK SPRING | 1 | ||
91 | PF20521123 | 夾線器固定螺釘 SCREW ll/64-40 L= 6.5 | 1 | ||
92 | PF22840114 | 導線架 BALANCE THREAD GUIDE B | 1 | ||
93 | PF22840109 | 護蓋彈簧片 BALANCE COYER STOPPER SPRING | 1 |
