操作 (operation) |
數量 (quantity) |
零件編號 (number) |
零件品號 (Product number) |
零件名稱 (Product name) |
0303DP 用量 (Number of 0303DP used) |
---|---|---|---|---|---|

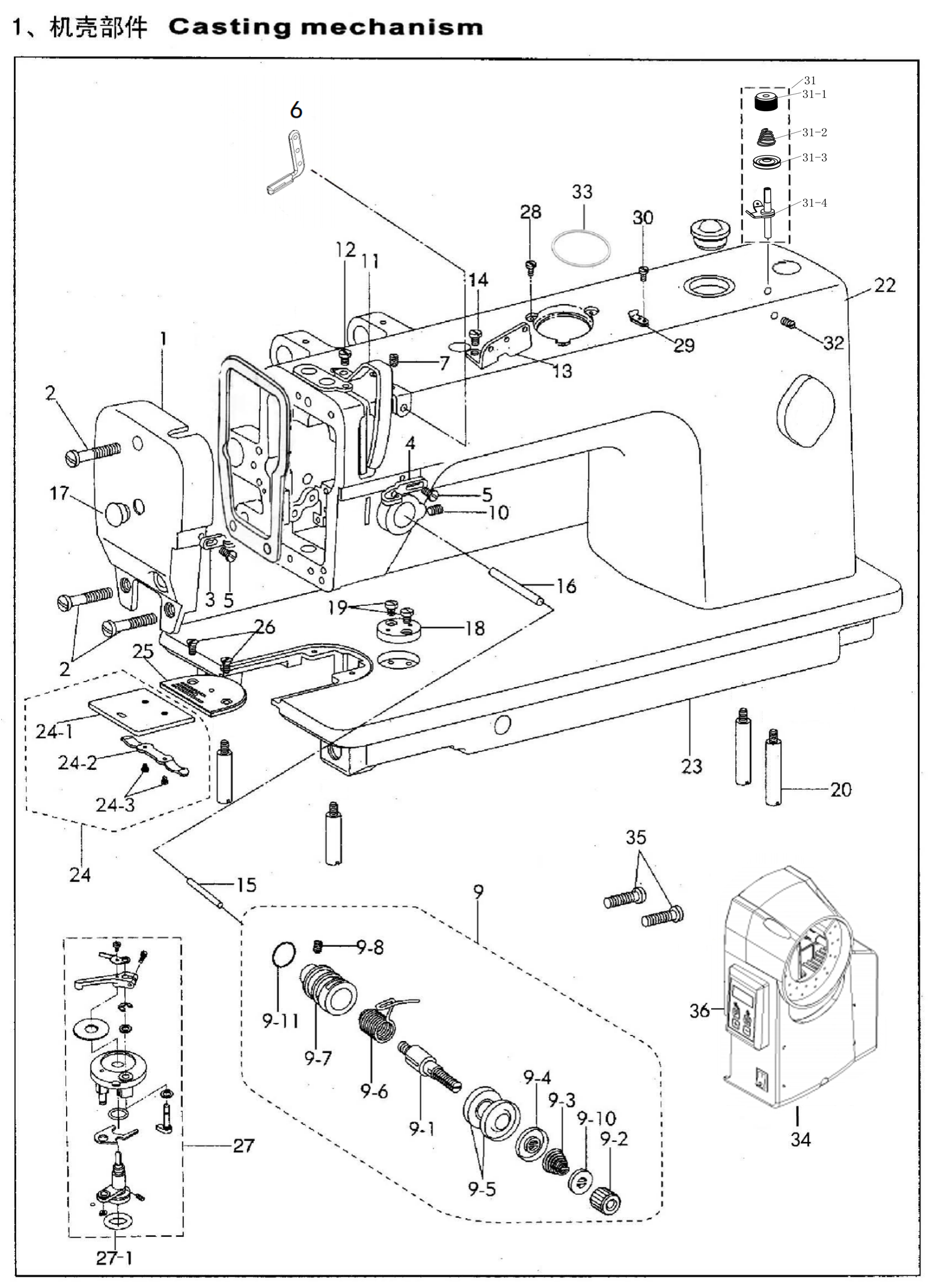

1 | PF03030101 | 面板(毛坯) | 1 | ||
2 | PF0302111 | 面板螺釘 | 3 | ||
3 | PF03030103 | 面板線勾 | 1 | ||
4 | PF03030104 | 線勾 | 1 | ||
5 | PF6150106 | 面板線勾螺釘 | 3 | ||
6 | PF6150113 | 三眼線勾 | 1 | ||
7 | PF68425H33 | 螺釘 | 1 | ||
9 | PF03030109Q | 夾線器組件(灰) | 1 | ||
9-1 | PF03030109Q01 | 夾線螺釘 | 1 | ||
9-2 | PF03030109Q02 | 夾線螺母 | 1 | ||
9-3 | PF03030109Q03 | 夾線彈簧 | 1 | ||
9-4 | PF03030109Q04 | 松線板 | 1 | ||
9-5 | PF03030109Q05 | 夾線板 | 2 | ||
9-6 | PF03030109Q06 | 挑線簧 | 1 | ||
9-7 | PF03030109Q07 | 夾線調節座 | 1 | ||
9-8 | PF03030109Q08 | 夾線調節座螺釘 | 1 | ||
9-10 | PF03030109Q10 | 夾線螺母止動板 | 1 | ||
9-11 | PF03030109Q11 | O型圈 | 1 | ||
15 | PF0303010909 | 松線釘 | 1 | ||
10 | PF555029 | 上軸后軸套螺釘GS0549 | 1 | ||
11 | PF03030111 | 挑線桿防護罩(鍍鉻) | 1 | ||
12 | PF6150211 | 挑線桿防護罩螺釘 | 1 | ||
13 | PF0302113 | 三眼線勾 | 1 | ||
14 | PF5550317 | 右線鉤螺釘GS0552 | 1 | ||
16 | PF6150712 | 松線桿 | 1 | ||
17 | PF6150104 | 面板橡皮塞φ11.8 | 1 | ||
18 | PF03030118 | 夾具座 | 1 | ||
19 | PF5550117 | 卷邊器座螺釘 SM11/64″*40 L=5 | 2 | ||
20 | PF6150142 | 底板撐桿(長) | 4 | ||
22 | 330303020101 | 0303DP機頭加工后 | 1 | ||
23 | 340303010101 | 0303E底板加工后 | 1 | ||
24 | PF0302CX143 | 推板組件 | 1 | ||
24-1 | PF0302CX0139 | 推板 | 1 | ||
24-2 | PF0302CX014301 | 推板簧 | 1 | ||
24-3 | PF0302CX014302 | 推板簧螺釘 | 2 | ||
25 | PF0302141 | 針板M2.6 | 1 | ||
26 | PF5550637 | 針板螺釘GS044 | 2 | ||
27 | PF03030127 | 繞線器組件 | 1 | ||
27-1 | PF03030127SF01 | 繞線器橡膠圈 | 1 | ||
28 | PD-0128 | 繞線器固定螺釘(0303) | 3 | ||
29 | PF90000132 | 繞線切刀 | 1 | ||
30 | PF555068 | 送料連桿銷螺釘GS0560 | 2 | ||
31 | PF03030131 | 繞線器小夾線器組件(白66#) | 1 | ||
31-1 | PF0303013105 | 繞線器小夾線器螺母 | 1 | ||
31-2 | PF0303013106 | 繞線器小夾線器彈簧 | 1 | ||
31-3 | PF0303013103 | 繞線器小夾線器夾線板 | 2 | ||
31-4 | PF0303013104 | 繞線器小夾線器螺釘 | 1 | ||
32 | PF555029 | 上軸后軸套螺釘GS0549 | 1 | ||
33 | PF03030137 | 繞線器橡膠墊 | 1 | ||
34 | 12010122FWA | 電控箱 | 1 | ||
35 | SCJ2011 | 內六角螺釘 | 3 | ||
36 | 12020009 | 面板組件 | 1 |
